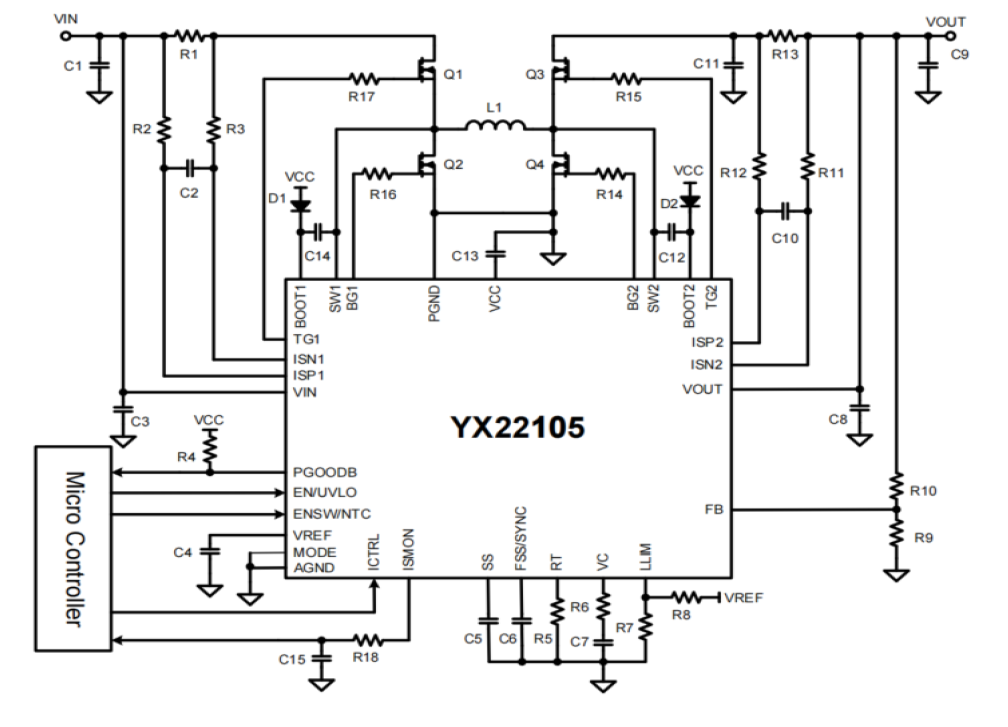

應用原理

應用描敘

YX22105 是一款同步升降壓控制器，適用于驅動高效電源轉換器中的 MOSFET 或氮化鎵(GaN)等功率器件。

它支持高達 100V 的寬輸入和輸出電壓范圍，并可在降壓、升降壓和升壓模式之間無縫轉換。

 YX22105集成了具有UVLO保護功能的上管和下管柵極驅動器。

它提供可編程電感峰值電流限制和輸出平均電流限制功能，并通過 ISMON 提供輸出瞬時電流監控功能。CC/CV 調節功能使其適用于電池充電系統。

YX22105 支持 50KHz 至 2MHz 的超寬開關頻率范圍，并集成展頻頻譜(FSS)功能以優 EMI?？蛇x的外部時鐘同步功能有利于并聯運行。它還具有外部補償、可編程軟啟動功能，可抑制啟動期間的浪涌電流。

YX22105 采用 5mmx5mm 32 引腳 QFN 封裝。

產品特點

◆   與 YX2265 P2P 的 100 版本

◆   支持驅動 GaN 和 Si MOSFET

◆   寬輸入電壓范圍：3.5V 至 100V

◆   寬輸出電壓范圍：0V 至 100V

◆   穩壓環路：CC2、FB

◆   帶 PG（電源正常）指示的 CC/CV 調節

◆   5V 柵極驅動電壓

◆   支持外部時鐘同步與內部時鐘輸出

◆   展頻頻譜(FSS)

◆   輸出電流檢測：ISMON2

◆   支持雙向運行模式及 LED 驅動功能

◆   電源轉換效率高達 98%

◆   超寬開關頻率范圍：50kHZ至 2MHz

◆   柵極驅動器：0.5Ω下拉電阻，1Ω上拉電阻

◆   5x5mm QFN-32L 封裝

產品應用

◆   通用升降壓 DC-DC 轉換器

◆   車載信息娛樂系統

◆   太陽能 MPPT 優化器/控制器
